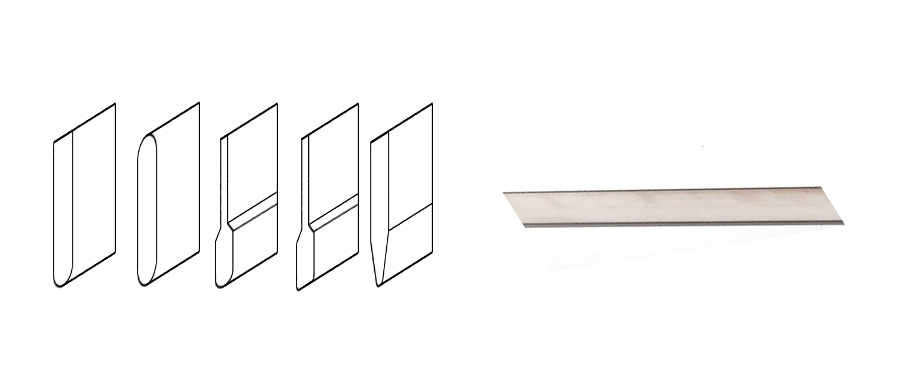

Žlebilne linije

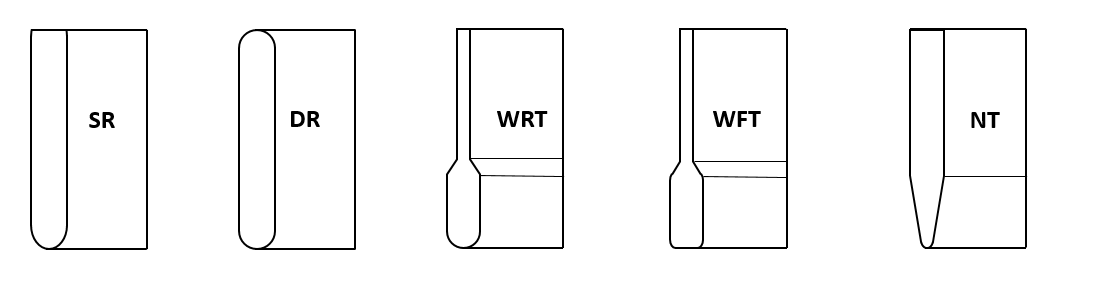

Žlebilne linije so izdelane tako, da je radij roba za žlebljenje večji od dvakratne debeline noža. S tem preprečimo pokanje kartona pri prepogibanju.

Uporaba žlebilnih linij

2pt običajno za material do debeline 0,60 mm
3pt za material debeline od 0,61 mm do 0,89 mm
4 pt za material debeline od 0,90 mm do 1,14 mm
6 pt za material debeline od1,15 mm do 1,40 mm
8 pt za material debeline 1,27 mm in več, odvisno od materiala
10 pt za material debeline 1,27 mm in več, odvisno od materiala
12 pt za material debeline 1,27 mm in več, odvisno od materiala

Višina žlebilnih linij v izsekovalnem orodju

Višina žlebilne linije v izsekovalnem orodju se določi po načelu:

H_ŽL….višina žlebilne linije
H_IN….višina izsekovalnega noža
D_M….debelina materiala, ki ga žlebimo
D_PF….debelina nosilne folije žlebilne podloge, oziroma razlika debeline pertinaxa med dnom žlebilnega kanala in izsekovalno ploščo
